01 CNC REZANIE · OD 1 KUSA
Výroba plochých
tesnení na mieru.
Potrebujete výrobu plochého tesnenia podľa výkresu, fyzickej vzorky alebo náčrtu? Vyrobíme jeden kus, prototyp aj opakovanú sériu – bez raznice.

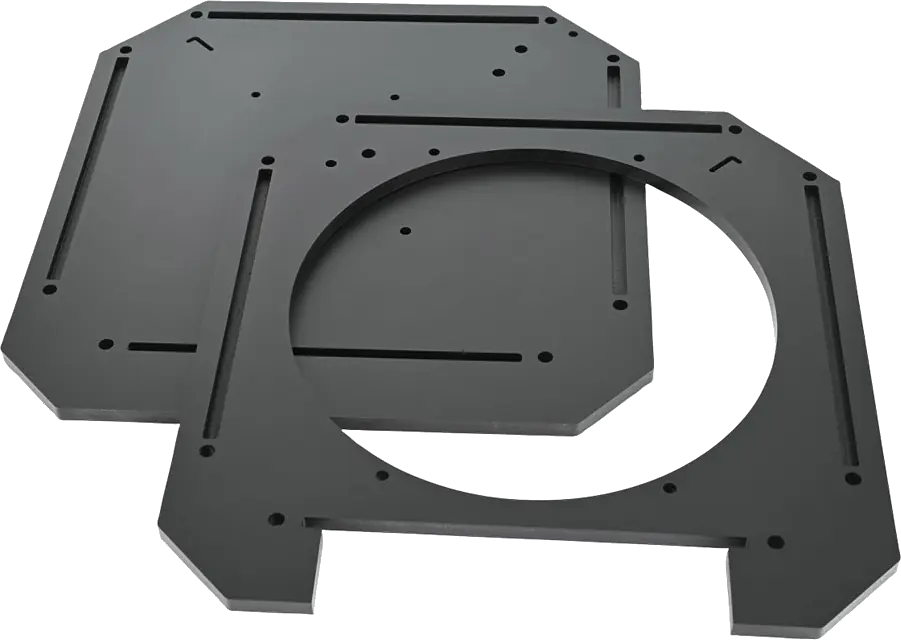

VÝROBOK / 01
ATYPICKÝ TVAR · PRESNÉ OTVORY
Reálny výsledok výroby
1550 × 3050mm max. rozmer dielu
1 kusminimálne množstvo
0,1 mmmin. hrúbka materiálu
01 / VÝROBA NA MIERU
Keď katalógový rozmer nestačí.
Starý diel bez dokumentácie, atypická príruba alebo nový prototyp? CNC rezanie umožňuje preniesť konkrétny tvar priamo do materiálu – bez čakania na raznicu a bez podmienky veľkej série.
/ A
Kusová výroba
Náhradný diel či skúšobný kus pred spustením série.
/ B
Opakované série
Uložený výkres zjednoduší ďalšiu objednávku rovnakého dielu.
ATOM / FLASHCUT
02 REZANIE BEZ RAZNICE
Tvar ide z dát priamo do materiálu.
Rezacie a frézovacie stroje ATOM FlashCut prenesú digitálny tvar priamo do zvoleného materiálu. Samostatná forma nie je potrebná ani pri atypickom rozmere.
01
Rezanie aj frézovanieOtvory, zárezy, nepravidelné kontúry aj 3D tvary podľa možností materiálu.
02
Rozumná spotrebaRozloženie dielov na ploche pomáha efektívne využiť materiál.
03
Jeden kus aj sériaRovnaká technológia pre náhradu dielu, prototyp aj opakovanú výrobu.
01
Kompletne na jednom mieste
Digitalizácia vzorky, príprava výkresu, rezanie, frézovanie aj podlepovanie.
02
Kusová aj sériová výroba
Od jedného náhradného dielu po opakovane vyrábanú sériu.
03
Expedícia už do 24 hodín
Pri vhodnom materiáli a voľnej kapacite; konkrétny termín sa potvrdí pri dopyte.
04
Kontrola pred odovzdaním
Pred expedíciou sa kontroluje tvar, rozmery otvorov a zhodnosť so schváleným podkladom.
03 / MATERIÁLY
Materiál sa nevyberá podľa farby.
Rozhoduje tesnené médium, prevádzková teplota, tlak, spôsob montáže aj povrch prírub. Stačí opísať použitie – vhodný materiál sa určí podľa podmienok.
Doskové materiály / presné výrezy
01

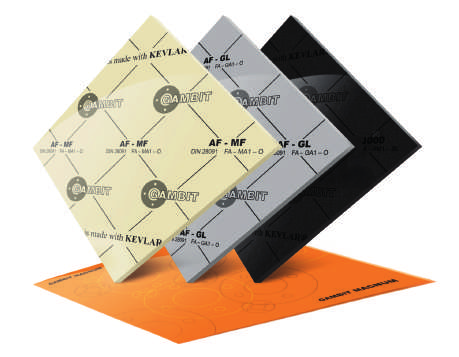

Tesniace dosky
Bezazbestové, grafitové a teflónové dosky.
02
Guma a mikroporézne materiály
NBR, SBR, EPDM, CR, EVA, PE, silikón, FKM, PU a ďalšie varianty.
03
Technické plasty
PMMA, PC, PA, POM, PVC, PE, PTFE a iné doskové plasty.
04
Priemyselné materiály
Podlahové gumy, dopravníkové pásy, recyklované peny a gumy.
05
Fólie, plsť a papier
PVC fólie, plsť, tesniaci papier a ďalšie ploché materiály.

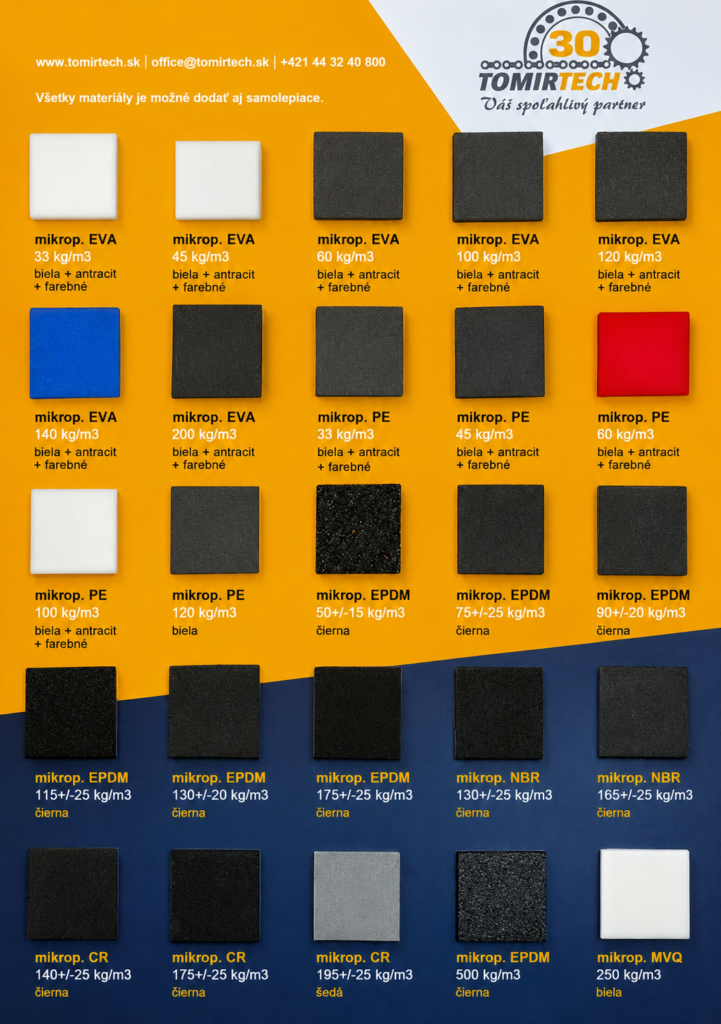

AKTUÁLNY VZORKOVNÍK
Mikroporézne EVA, PE, EPDM, NBR, CR a MVQ v rôznych hustotách.
Všetky materiály zo vzorkovníka je možné dodať aj so samolepiacou vrstvou.
GUMA
do 30 mm
MIKROPORÉZNA GUMA
do 40 mm
NAJMENŠIA HRÚBKA
od 0,1 mm
MAX. PLOCHA DIELU
1550 × 3050 mm
04 / PODKLADY
Tri cesty od zadania k hotovému dielu.
Najrýchlejší je technický výkres. Keď chýba, pomôže presná vzorka alebo rozmerovo úplný náčrt.
01
NAJRÝCHLEJŠIA CESTA
Výkres DXF, DWG alebo STEP
Pošlite hotovú dokumentáciu a doplňte materiál, hrúbku a počet kusov.
02
KEĎ VÝKRES CHÝBA
Presná fyzická vzorka
Profilový skener s plochou 900 × 1200 mm zachytí obvod, otvory a zárezy. Výstupom je DXF.
03
PRE JEDNODUCHÉ TVARY
Podrobný náčrt
Digitálny podklad sa pred výrobou pošle na odsúhlasenie.

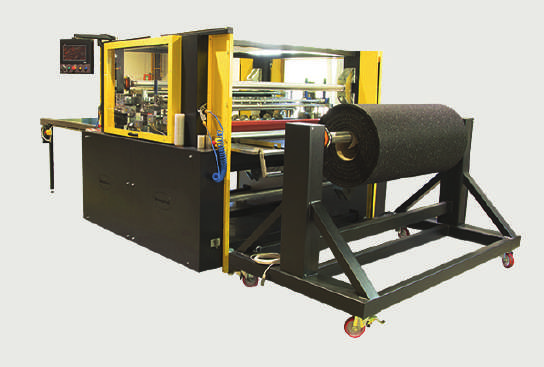

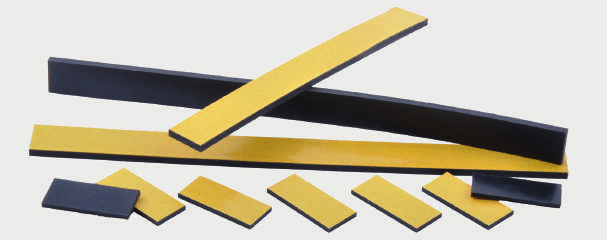

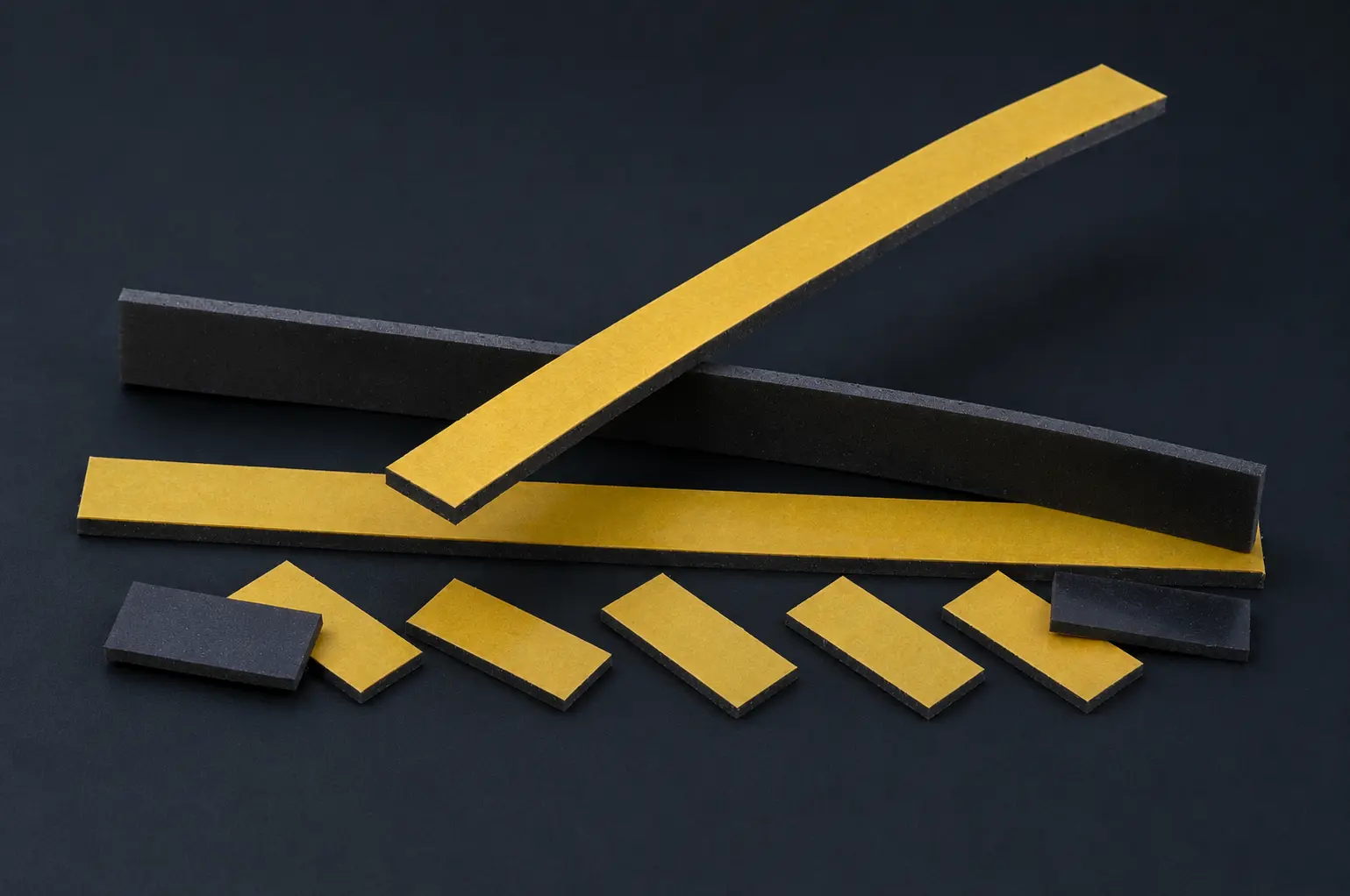

05 / PODLEPOVANIE
Keď má tesnenie zostať presne na mieste.
Na plošný materiál je možné naniesť samolepiacu vrstvu a následne ho rezať priečne aj pozdĺžne. Riešenie je vhodné najmä pre tesniace a mikroporézne gumy.
ŠÍRKA PÁSU
30 – 1500 mm
HRÚBKA
1 – 30 mm
TOLERANCIA REZU
± 1 mm*
SPRACOVÁVANÉ MATERIÁLY
SBR · CR · EPDM · NBR · SILIKÓN · EVA · PE · FKM · PU · NR-SBR
06 / ČASTÉ OTÁZKY
Technické odpovede bez omáčky.
Nenašli ste svoj prípad? Pošlite náčrt alebo fotografiu dielu a doplňte rozmery.
Vyrobíte aj jeden kus tesnenia?
Áno. CNC rezanie nevyžaduje výrobu raznice, preto je možné zhotoviť jeden kus, skúšobnú dávku aj väčšiu sériu.
Aký najväčší diel viete vyrezať?
Maximálny uvádzaný rozmer plochého dielu je 1550 × 3050 mm. Konkrétnu geometriu a materiál je vhodné preveriť pri dopyte.
Čo ak je diel väčší ako pracovná plocha?
Väčší diel je možné podľa tvaru rozdeliť na menšie časti a spojiť takzvaným puzzle spojom.
Dokážete skopírovať staré tesnenie?
Áno, ak je k dispozícii presná fyzická vzorka. Profilový skener zaznamená obvod, otvory a zárezy pre DXF podklad.
Musím vedieť presný typ materiálu?
Nie. Uveďte médium, teplotu, tlak a ďalšie pracovné podmienky.
Viete podlepiť aj môj vlastný materiál?
Možnosť sa overí testom dodanej vzorky. Po úspešnom skúšobnom spracovaní je možné pripraviť cenovú ponuku.
